スーパービューアロー

首都高速道路株式会社 新技術登録製品

スーパービューアロー

反射材に文字や図記号を印刷し、道路上に連続した様々な表示をする多目的視線誘導システムです。 進行方向に応じて表示内容を変更できるので逆走防止対策として有効です。 柔軟な素材を使用しているので車両衝突による飛散などの2次災害を最低限に抑えます。

 東日本高速道路㈱ 共同開発・協同特許取得済

柔軟なウレタン製支持体に反射材を貼付けた多目的視線誘導標です。最小限の張り出しで道路の壁面に文字や図記号を表示します。
シェブロン表示文字表示での注意喚起案内表示として全国で採用いただいています。反射材のレイアウトを分割して連続設置することにより、シェブロンやゼブ ラ、文字表示両面表示など多彩な表示が可能です。 また状況に応じ、製品高さ、設置間隔の設計も自在です。



1製品で2つの対策!

スーパービューアローは両面にそれぞれ別の表示が可能です
A面とB面別の表示内容にすることで逆走防止対策とカーブ区間の安全対策など異なる対策をを同行えます。





●車両の衝突による破損を低減

支持体は車両衝突時に製品がばらばらに飛び散りにくいウレタン製
柔軟な素材のため軽度な接触では柔軟な本体が衝撃を吸収し、ドライバーも製品も接触の影響が最小限に抑えられます。

直接取付タイプは上部のみをアンカーで固定、中間部・下部は両面テー プにより接着。
車両衝突時に製品を破損から守る(曲げ戻る)構造となって います。

※ボードセットタイプは全面アンカー固定です。製品仕様は下記項目をご参照ください。



●豊富な取り付け方法

製品の支持体は設置場所により使い分けが可能な断面形状V型タイプL型タイプがあります。

V型タイプは片面・両面表示が可能。
L型タイプは片面表示です。

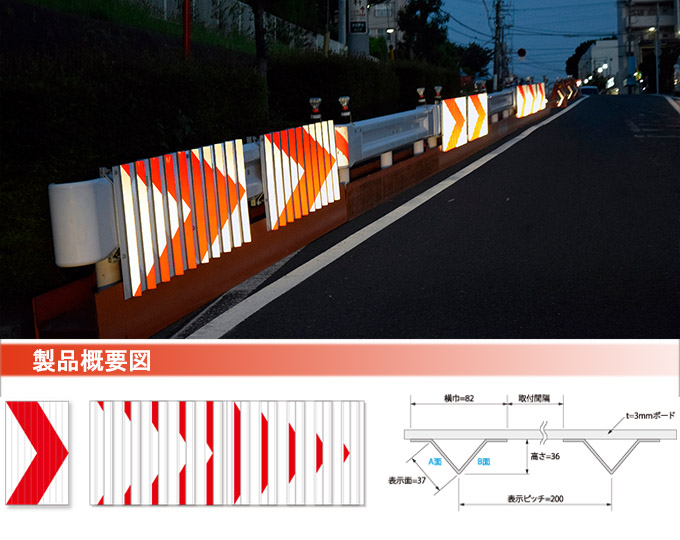

取付けに仕様は壁高欄にアンカーで直接取付けるタイプと、ボードに配置された製品をボードごと壁に取付けるタイプの2タイプがあります。直接壁面につけるタイプは、本体側に粘着両面テープで壁面に仮固定した後プラグアンカーで壁に固定します。ボードタイプは、板厚1mmのAESボードと板厚3mmの強化ボードの2種類。ボードタイプは、壁面にボードを仮固定した後、プラグアンカーで壁に固定します。

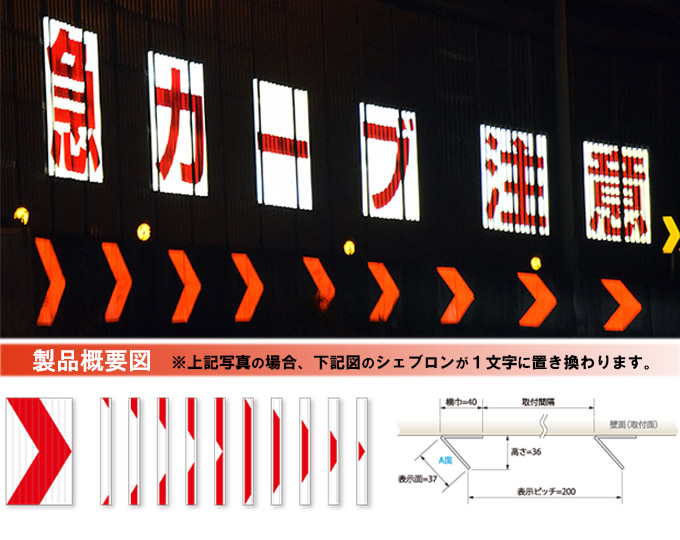

 スーパービューアロー L字 文字表示   - 推奨用途:各種注意喚起の遮音壁取付   採用実績:阪神高速道路 他
previous arrowprevious arrow
next arrownext arrow
ArrowArrow
Slider



支持体とサイズV字支持体 片面表示V字支持体 両面表示L字支持体

形状 表示面 表示高さ 設置巾 表示本数 表示ピッチ 取り付け間隔
V型 片面
両面
600
700
壁高覧 6 200 118
10
ボード1000 5
ボード2000 10
L型 片面 600
700
1200
壁高覧 6 200 160
10
ボード1000 5
ボード2000 10

分類記号 表示面仕様 表示高さ(mm) 推奨設置巾(mm) 表示体本数(本) 色記号 価格

SV

ボード無し

SA=片面矢印(A面)
SB=片面矢印(B面)ZA=片面ゼブラ(A面)
ZB=片面ゼブラ(B面)MA=片面文字(A面)
MB=片面文字(B面)
600 1000 6 R=レッド
B=ブルー
¥27,600
1800 10 ¥46,000
700 1000 6 ¥31,200
1800 10 ¥52,000
SV

t=1mmボード

600 1000 5 R=レッド
B=ブルー
¥26,000
1800 10 ¥52,000
700 1000 5 ¥29,000
1800 10 ¥58,000

SV

t=3mmボード
(Gr取り付けタイプ)

600 1000 5 R=レッド
B=ブルー
¥29,000
1800 10 ¥58,000
700 1000 5 ¥32,000
1800 10 ¥64,000

分類記号 表示面仕様 表示高さ(mm) 推奨設置巾(mm) 表示体本数(本) 色記号 価格
SV

ボード無し

SW=両面矢印(A・B面)

ZW=両面ゼブラ(A・B面)

MW=両面文字(A・B面)

600 1000 6 R=レッド
B=ブルー
¥34,800
1800 10 ¥58,000
700 1000 6 ¥36,900
1800 10 ¥66,000

SV

t=1mmボード

600 1000 5 R=レッド
B=ブルー
¥32,000
1800 10 ¥64,000
700 1000 5 ¥36,000
1800 10 ¥72,000

SV

t=3mmボード
(Gr取り付けタイプ)

600 1000 5 R=レッド
B=ブルー
¥35,000
1800 10 ¥70,000
700 1000 5 ¥39,000
1800 10 ¥78,000

分類記号 表示面仕様 表示高さ(mm) 推奨設置巾(mm) 表示体本数(本) 色記号 価格

SL

ボード無し

SW=両面矢印(A・B面)

ZW=両面ゼブラ(A・B面)

MW=両面文字(A・B面)

600 1000 6 R=レッド
B=ブルー
¥34,800
1800 10 ¥58,000
700 1000 6 ¥36,900
1800 10 ¥66,000
1200 2760 12 ¥144,000

SLP

ボード無し

SW=両面矢印(A・B面)

ZW=両面ゼブラ(A・B面)

MW=両面文字(A・B面)

600 1000 5 R=レッド
B=ブルー
¥33,000
2000 10 ¥66,000
700 1000 5 ¥38,000
2000 10 ¥76,000

SLP

ボード無し

SW=両面矢印(A・B面)

ZW=両面ゼブラ(A・B面)

MW=両面文字(A・B面)

600 1000 6 R=レッド
B=ブルー
¥34,800
2000 10 ¥58,000
700 1000 6 ¥36,900
2000 10 ¥66,000
