国土交通省 新技術情報サービス　「NETIS」　 登録番号KT-000123（掲載期間終了）

〔ＭＷ１〕ミニウェーブ・リフレクター

現場での加工性に優れ、道路の構造物や交通安全施設の様々な場所に設置可能な汎用視線誘導製品です。色・サイズも豊富で特注品も製作いたします。

推奨用途：Grビーム部/支柱部、標識柱、高欄、境界ブロック　他
採用実績：全国区市町村国道、NEXCO、都市高速民間商業施設　他

〔ＭＷ3〕ミニウェーブテープＥＣＯ

高輝度反射材を採用した、廉価版ミニウェーブリフレクターです。

推奨用途：Grビーム部/支柱部、標識柱、高欄、境界ブロック　他
採用実績：全国区市町村国道、民間商業施設　他



●　柔軟素材で維持コスト削減、2次被害防止！

反射材の支持体は柔軟性に優れたウレタン系エラストマー。

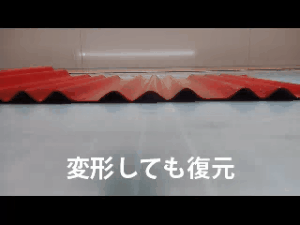

つぶれて変形しても割れずに復元!
飛び石や軽い接触による製品交換頻度を減少します。
やわらかい素材を使用した製品なので、はさみやカッターで加工が容易。工事現場で段差や付属物の継ぎ目などに合わせて製品長さの調整が可能です。

 ●　どんな角度からでも広角反射

 反射材は当たった光をそのまま光源に反射する為、
 横や斜めからの光は反射性能が著しく低下してしまいます。  ミニウェーブは反射材を波型の形状に加工することによって
≫≫ 真横からの光も再起反射可能にしました。

●　輝度値2倍

 ミニウェーブは通常の反射材より圧倒的に広い有効反射面積を誇り、支柱に巻きつけた場合の輝度値は倍以上の差があります。

 ↓確認したい規格を選択すると説明が開きます。↓

サイズカラー通常規格品一覧（通常色）通常規格品一覧（ﾗｲﾑｲｴﾛｰ）

●サイズ例　（この他のサイズは規格一覧かカタログを参照ください）

	用途例：地幅部、Gr部への貼付 境界ブロックへの貼付
	用途例：地幅部、Gr部への貼付 プレキャスト・仮設保安用品へ の追加安全対策
	用途例：地幅部、Gr支柱、標識中 ボラード等貼付

※上記寸法は設計値であり実際の寸法とは異なる場合があります。

	シルバー		イエロー		オレンジ
	レッド		グリーン		ブルー
	ダークブラウン		ダークグレー		グレーベージュ
	蛍光ライムイエロー

下記標準寸法、標準長さ以外の製作も可能ですので相談ください。

規格分類		標準品巾寸法(mm)			標準長さ寸法(mm)			色						仕様と設計価格
														粘着テープ			テープ＋アルミ
MW1		40			920			【一般色】 S=ｼﾙﾊﾞｰ Y=ｲｴﾛｰ O=ｵﾚﾝｼﾞ R=ﾚｯﾄﾞ G=ｸﾞﾘｰﾝ B=ﾌﾞﾙｰ   【景観色】 DB=ﾀﾞｰｸﾌﾞﾗｳﾝ DG=ﾀﾞｰｸｸﾞﾚｰ GB=ｸﾞﾚｰﾍﾞｰｼﾞｭ						¥3,400-			¥3,800-
		50			225									¥1,300-			¥1,600-
					450									¥2,350-			¥2,650-
					920									¥4,100-			¥4,650-
		100			225									¥2,350-			¥2,650-
					450									¥4,100-			¥4,650-
					920									¥8,000-			¥9,000-
		140			920									¥10,500-			¥11,400-
		200			920									¥16,000-			¥17,350-

※上記寸法は設計値であり実際の寸法とは異なる場合があります。

＊両面テープ貼付タイプ　　
裏面仕様　：粘着テープ
設置対象物：金属

＊接着剤使用タイプ　　　
裏面仕様　：粘着テープ＋アルミ薄板
設置対象物：コンクリート面
推奨接着剤：セメダインPM165　333ml　　（コーキングガンは別途ご用意ください）

下記標準寸法、標準長さ以外の製作も可能ですので相談ください。

規格分類		標準品巾寸法(mm)			標準長さ寸法(mm)			色						仕様と設計価格
														粘着テープ			テープ＋アルミ
MW1		40			960			LY＝蛍光ﾗｲﾑｲｴﾛｰ						¥4,000-			¥4,150-
		50			235									¥1,350-			¥1,500-
					470									¥2,550-			¥2,700-
					960									¥5,000-			¥5,100-
		100			235									¥2,650-			¥2,800-
					470									¥5,100-			¥5,250-
					960									¥10,000-			¥10,150-

※上記寸法は設計値であり実際の寸法とは異なる場合があります。

※蛍光ライムイエローは高輝度となります蛍光ライムイエローの耐候性能は2～3年程度となります。

＊両面テープ貼付タイプ　　
裏面仕様　：粘着テープ
設置対象物：金属

＊接着剤使用タイプ　　　
裏面仕様　：粘着テープ＋アルミ薄板
設置対象物：コンクリート面
推奨接着剤：セメダインPM165　333ml　　（コーキングガンは別途ご用意ください）

 ↓確認したい規格を選択すると説明が開きます。↓

サイズカラー標準品　価格一覧

用途例：Grビーム部、支柱部への貼り付け、他、 ハサミでカットし様々な要対策箇所へ使用   ※45mm幅【レッド】【ブルー】【イエロー】は後継品をご案内しております。 ※90mm幅は販売終了いたしました。

※上記寸法は設計値であり実際の寸法とは異なる場合があります。

シルバー

グリーン

規格分類	幅(mm)	長さ(mm)	色	仕様と設計価格
				両面テープ貼付	接着剤使用   （粘着ﾃｰﾌﾟ＋ｱﾙﾐ薄板）
MW3	45	1000	S=ｼﾙﾊﾞｰ　 G=ｸﾞﾘｰﾝ	¥3.200	¥3.600
	90			¥6.400	¥7.200

※45mm幅【レッド】【ブルー】【イエロー】は後継品をご案内しております。

※90mm幅は販売終了いたしました。

　【特価15％OFF】　ミニウェーブテープＥＣＯ　

詳しくは　投稿記事　リーフレットをご覧ください。

                                               ↑　こちらをクリックしてください　↑

【後継品】ミニウェーブ･リフレクター　

・反射シート：「高輝度」➡「超高輝度」にグレードアップ!!

・長　　　さ：1000mm　➡　920mmへ

・粘着テープ：「アクリル系」➡「ブチル系」へ

・化　粧　箱：45mm幅は1本ずつ化粧箱入りが可能。保管に便利です。

価格一覧

カラー

	シルバー		レッド		グリーン
	イエロー		ブルー

＊両面テープ貼付タイプ　　

品　　　番：MW1－45－920－色－Ｂ
裏面仕様　：粘着テープ　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　設置対象物：金属

＊接着剤使用タイプ　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　品　　　番：MW1－45－920－色－ＢＡＬ
裏面仕様　：粘着テープ＋アルミ薄板　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　設置対象物：コンクリート面     　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　推奨接着剤：セメダインPM165　333ml　　（コーキングガンは別途ご用意ください）

●　別売部品

・セメダインPM165

・シールボンドプライマー

お気軽にお問い合わせください。
